Zestaw do nawadniania ogrodu RAIN BIRD 6 sekcji | Manometr | Złącze kompresora | Filtr | Sterownik ESP-TM2 wewnętrzny

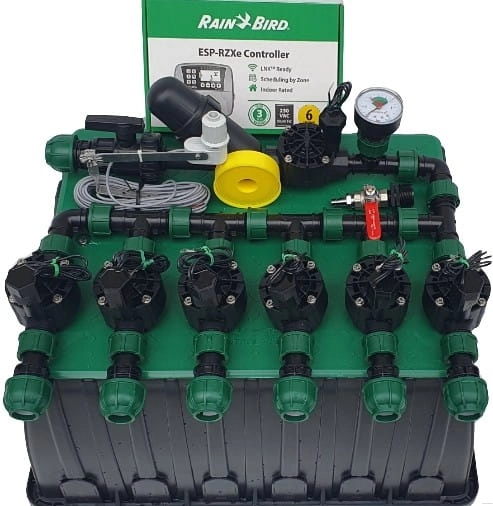

Zestaw do automatycznego nawadniania ogrodu RAIN BIRD na kolektorach 6 sekcji

rozbudowany o:

• manometr,
• przyłącze do kompresora
• filtr dyskowy
• zawór bezpieczeństwa
• zawór kulowy

W komplecie:

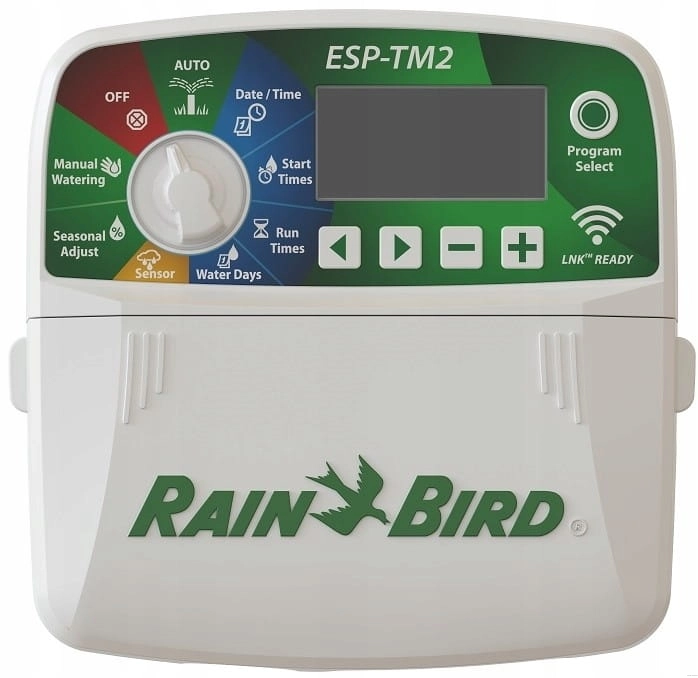

1. Sterownik Rain Bird TM2 6 sekcji do montażu w budynku - 1 szt.

• możliwość rozbudowy o moduł Wi-Fi za dopłatą

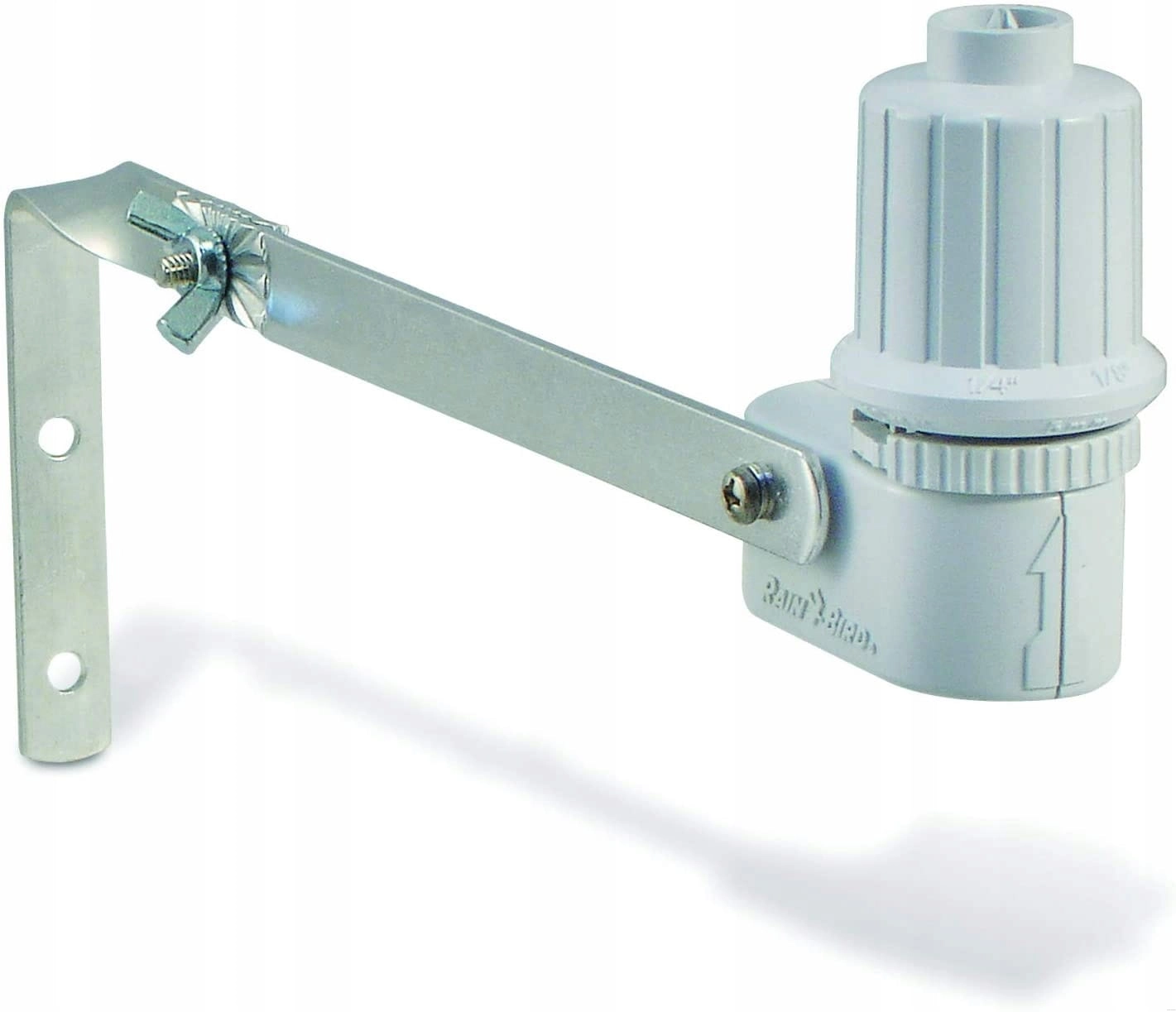

2. Czujnik deszczu Rain Bird - 1 szt.

• wyłącza proces nawadniania podczas opadu deszczu

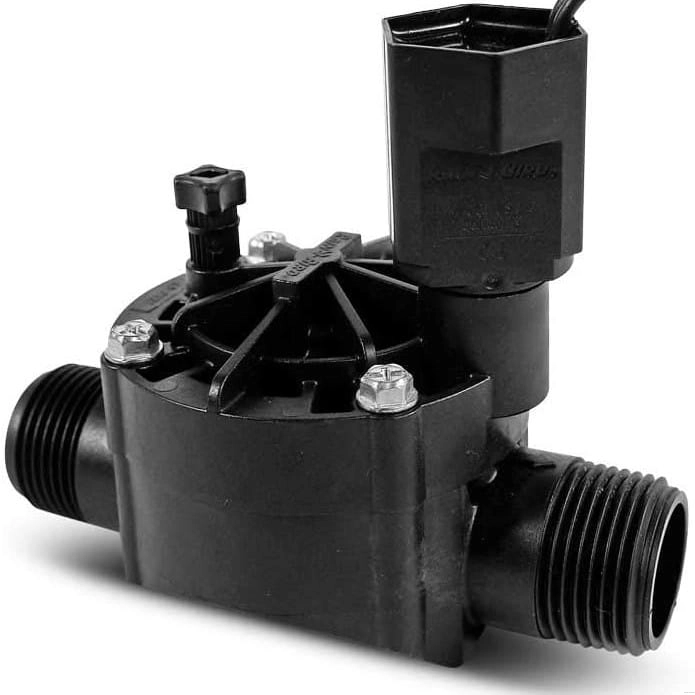

3. Elektrozawory 24V Rain Bird HV 1" GZ - 6 szt.

4. Elektrozawór 24V Rain Bird HV 1" GW - 1 szt. ZAWÓR BEZPIECZEŃSTWA

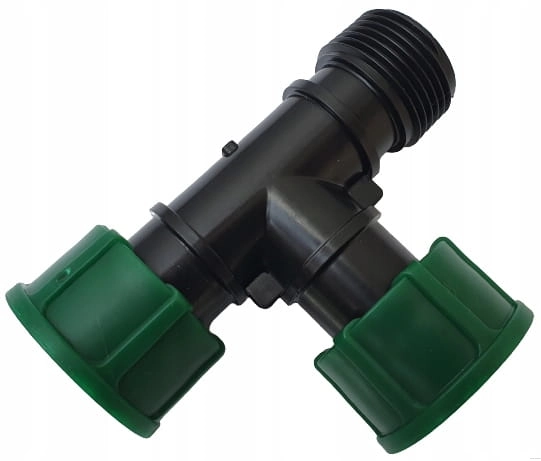

5. Kolektor trójnik - 6 szt.

6. Kolektor kolano  - 2 szt.

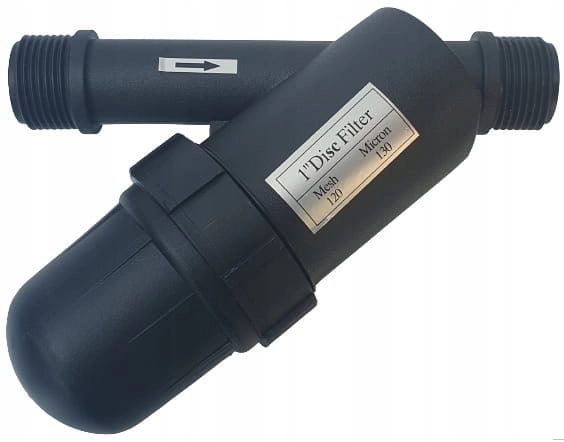

7. Filtr dyskowy AZUD 1"GZ antypiaskowy -1 szt.

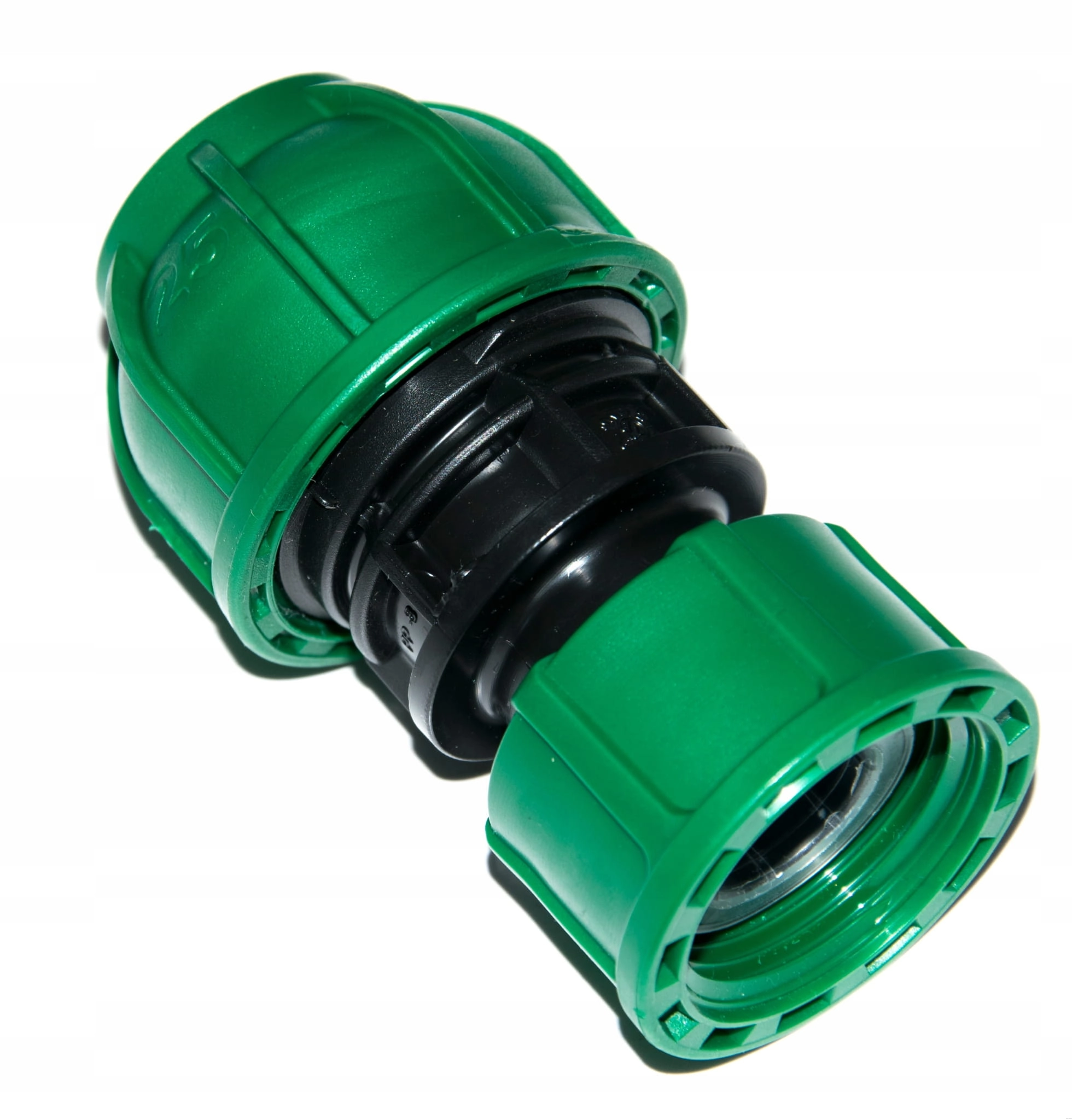

8. Złączka PE 25-1" GZ - 1 szt

9. Zawór kulowy 1" GW x GW - 1 szt.

10. Duży teflon Jumbo - 1 szt.

11. Złączka kolektor PE 25 x 1" - 6 szt.

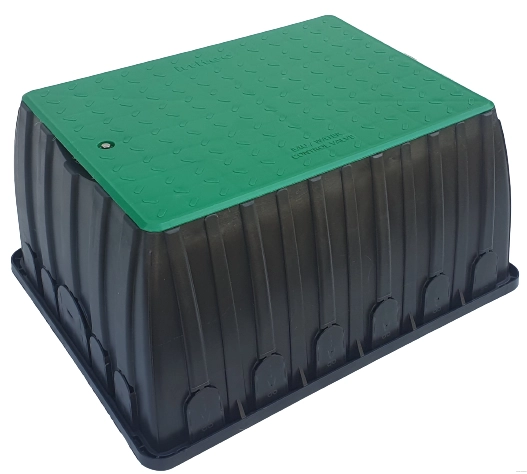

12. STUDZIENKA ZAWOROWA JUMBO PSZ - 1 szt.

13. Zestaw do podłączenia kompresora + uszczelki - 1 szt.

14. Manometr + redukcja 1/4" +redukcja 1/2"  - 1 szt.

• manometr może się różnić od tego na zdjęciu

W zestawie zastosowano siódmy elektrozawór jest to tak zwany zawór bezpieczeństwa. Służy do podwójnego zabezpieczenia instalacji nawadniającej przed awarią. Elektrozawór uruchamia się z każdą sekcją - 1,2,3,4,5,6 w przypadku zacięcia któregoś z nich on uniemożliwi niekontrolowany wypływ wody.

Polecam do wody deszczowej jak również studni wierconych zwłaszcza nowo wierconych !

W ciągu sezonu nawadniającego teren zielony do instalacji podłączony jest manometr. Wskazuje ciśnienie w instalacji. Kiedy spada to oznacza, że należy oczyścić wkład filtra. Kiedy przyjdzie pora na usunięcie wody z instalacji przed zimą, zamieniamy manometr na zestaw do podłączenia kompresora. Jest to bardzo łatwa czynność ponieważ manometr jest zamocowany na śrubunku kolektorowym. Oczywiście bez użycia narzędzi (klucza).

Zestaw do automatycznego nawadniania ogrodu Rain Bird 6 sekcji wykonany na kolektorach. Co to znaczy? To znaczy, że montaż zestawu dokonujemy za pomocą rąk bez dodatkowych narzędzi takich jak klucze hydrauliczne i bez użycia teflonu. Zestaw skręcony na kolektorach umożliwia szybką wymianę elektrozaworu.

Przy zestawie na kolektorach wystarczy odkręcić dwie nakrętki i wyjąć uszkodzony elektrozawór pamiętając o odłączeniu przewodów sterujących następnie wykonać czynność w odwrotnej kolejności, bułka z masłem.

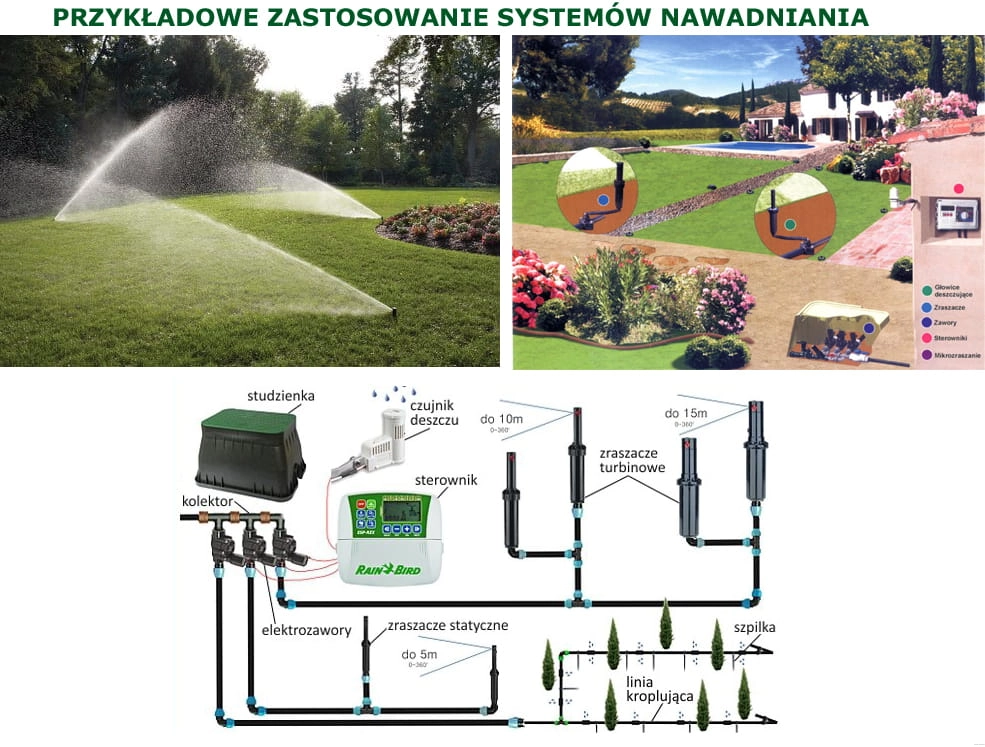

Częste pytanie od klientów co jeszcze jest potrzebne do wykonania automatycznego systemu nawadniania ogrodu? odpowiadam: zraszacze, złączki do podłączenia zraszaczy, rura PE i przewód wielożyłowy sterujący. Długość przewodu to odległość sterownika do studzienki z elektrozaworami.

Możliwość zmian w zestawie po uzgodnieniach telefonicznych za dopłatą. Np.:

• przewód wielożyłowy sterujący
• średnice złączek, kolano doprowadzające wodę zamieć można na złączkę prostą.
• lub jeśli planujesz podlać grupę bylin, kwiatów, krzewów lub żywopłot jest możliwość zamiany zaworu na zawór z regulacją ciśnienia.

Konsultacje w trakcie montażu zestawu na HALO !

Montaż zestawu według załączonego zdjęcia, połączenia gwintowane jak i skręcane dokonujemy za pomocą rąk bez dodatkowych narzędzi takich jak klucze hydrauliczne. Przed montażem instalacji należy pamiętać o wyjęciu zaślepek z kolektorów.

• Teflon stosujemy tylko przy łączeniu - zawór kulowy - filtr - zawór bezpieczeństwa.

• Sterownik do montażu w budynku. WAŻNE! Nie należy montować w miejscu, w którym występuje wilgoć.

Do montażu zestawu potrzebny będzie:

• szpadel do wykopania dołka na studzienkę zaworową,
• śrubokręt do przykręcenia przewodów elektrycznych w sterowniku,
• izolacja elektryczna do przewodów elektrycznych przy elektrozaworach
• możliwe że wiertarka do wywiercenia otworów w powierzchni do której będzie przymocowany sterownik.

Może wydaje się na zdjęciu że elektrozawory nie mieszczą się w studzience zaworowej ale gwarantuje jest dość miejsca, studzienka powiększa się ku dołowi. Zdjęcie pokazowe w galerii.

Jeśli po montażu elektrozaworów zauważysz kałuże przy zraszaczach danej sekcji w pozycji zamkniętej oznacza to minimalne przecieki na elektrozaworze. Najczęstszą przyczyną jest:

• zabrudzenie elektrozaworów w trakcie montażu np: ziemia, piasek, drobne kamienie, kawałki rur które dostają się pod membranę
• drugą przyczyną może być zbyt mocne dokręcanie cewki na elektrozaworze lub odpowietrznika.

Zmontowaliśmy około 300 automatycznych systemów przez ponad dwadzieścia lat pod stała opieka mamy około 100 instalacji można nam zaufać :)
