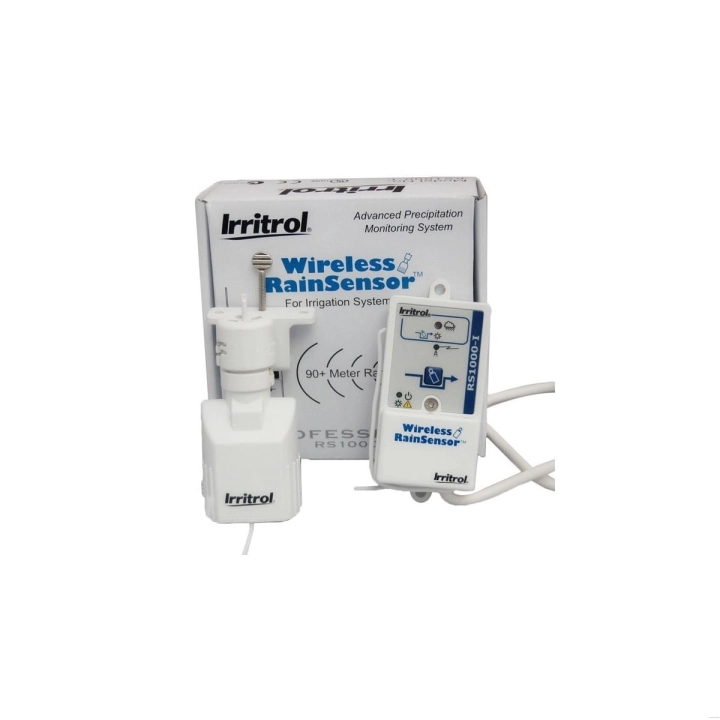

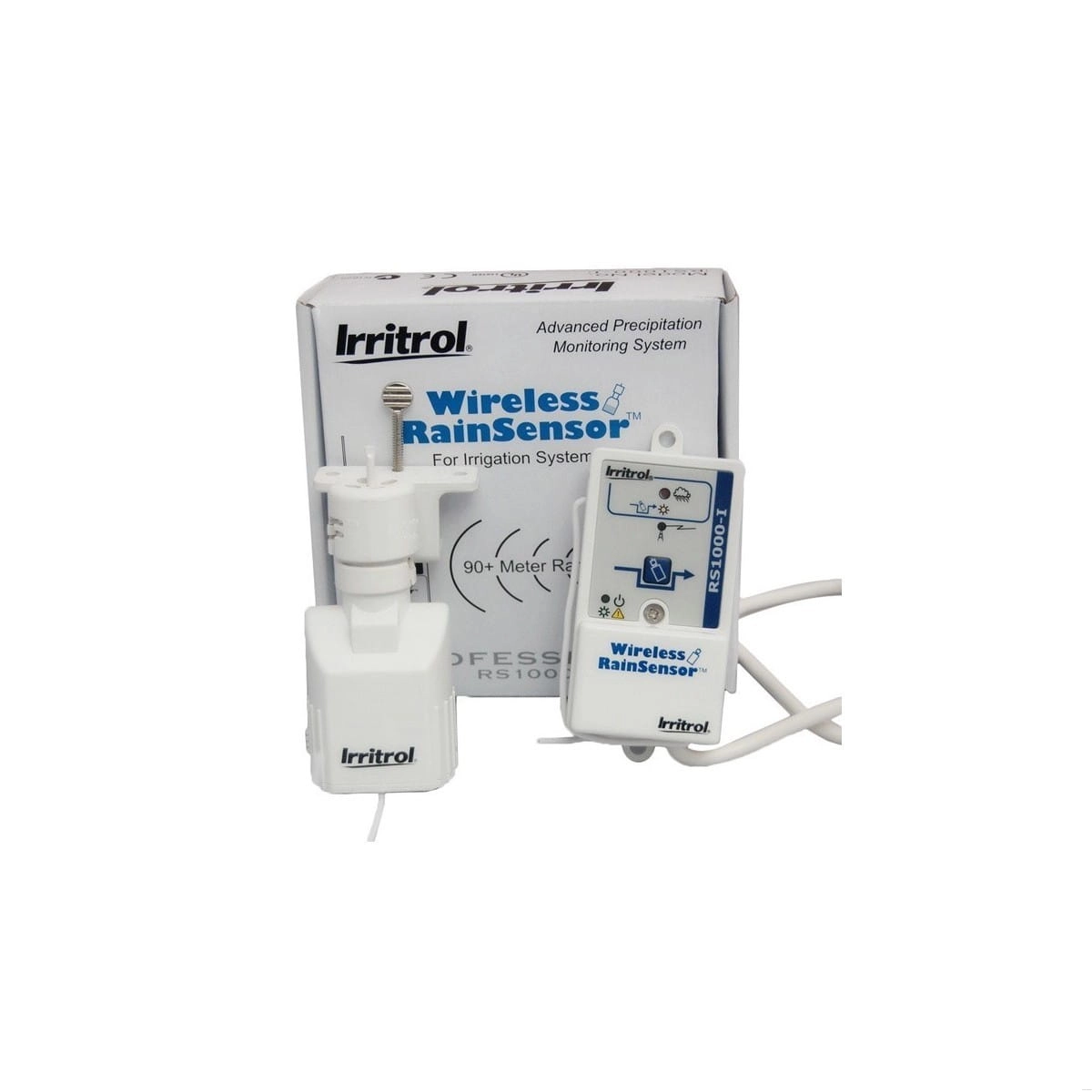

Bezprzewodowy czujnik deszczu RS1000 IRRITROL

Bezprzewodowy czujnik deszczu RS1000 IRRITROL o zasięgu 90 m

Czujnik składa się z nadajnika i odbiornika. Kompatybilny ze wszystkimi sterownikami 24 VAC

Sensor reaguje na opad deszczu przerywając lub nie dopuszczając do sesji nawadniania. Zapewnia systemowi podlewania zautomatyzowane i daje użytkownikowi kontrolę nawet w przypadku nieobecności na działce lub wyjazdu.

Bardzo duży zasięg, nowoczesny sensor który reaguje już po niedużym opadzie, wskaźnik jakości sygnału powoduje, że ten model jest najczęściej wybierany przez instalatorów.

Elementy czujnika deszczu:

• Trzpień - wciśnięci umożliwia ręczne sprawdzenie działania czujnika,
• Osłona regulująca wysokość opadu - umożliwia regulację wysokości opadu deszczu w zakresie od 1/8 (3mm) do 3/4 (19mm) przy której czujnik blokuje nawadnianie
• Pierścień wentylacyjny - reguluje ilość dopływu powietrza
• Uniwersalny wspornik montażowy z uchwytem - ułatwia montaż na ogrodzeniu lub okopie dachowym i ustawienie czujnika w pozycji pionowej
• Adapter do kanału - umożliwia montaż czujnika na kanale
• Przewód antenowy - wyprostuj w dół aby uzyskać maksymalny zasięg

Charakterystyka:

• bezprzewodowy
• współpracuje ze sterownikami 230 V
• może pracować jako normalnie zamknięty (NC) lub normalnie otwarty (NO)
• skokowa regulacja wysokości opadu: 3, 6, 12, 18, 25 mm
• zasięg działania: 90 m
• zasilanie: 2 baterie 3 V typu CR2032
• by-pass do czasowego zawieszania działania lub wyłączenia czujnika
• obudowa stabilizowana na promienie UV
• zasilanie: 2 baterie 3 V typu CR2032

Odpowiedzi na często zadawane pytania:

1. Osłona odbiornika - wsuwana od dołu osłona modułu odbiornika.

• Osłona powinna być zamocowana na stałe i zdejmowana tylko na czas ręcznej obsługi odbiornika.

2. Wskaźnik pracy czujnika:

• świecenie ciągle - czujnik aktywny (deszcz)
• świecenie migające – odbiornik zawieszony na czas najbliższego cyklu deszczowego (wciśnięty jednokrotnie przycisk Smart Bypass). Wciśnij ponownie przycisk Smart Bypass, aby wyjść ze stanu zawieszenia sensora.

3. Przycisk zawieszania sensora:

• wciśnij w celu okresowego pominięcia aktywnego czujnika - wciśnij i przytrzymaj przez 5-7 sekund, aby wyłączyć odbiornik.

4. Wskaźnik sygnału - wskazuje jakość ostatniego odebranego sygnału:

• ciągłe światło - sygnał dobry,
• migające światło - słaby sygnał,
• brak światła - brak sygnału (przenieś nadajnik).

5. Przewód 5 żyłowy - przewód oznaczony kolorami izolacji do połączenia czujnika ze sterownikiem o długości około 40cm

Ważne przy montażu czujnika RS100:

Czujnik Rain Sensor składa się z dwóch głównych elementów: odbiornika i nadajnika. Odbiornik jest montowany w pobliżu sterownika nawadniania. Nadajnik czujnika opadu jest montowany na zewnątrz w miejscu wystawionym na opad deszczu.

• Odbiornik należy zawsze montować w pierwszej kolejności. Odbiornik należy umieścić w pobliżu sterownika i zamocować za pomocą śrub ze stali nierdzewnej lub dwustronnej pianki klejącej (w zestawie). Przed umocowaniem odbiornika upewnij się, czy długość przewodu połączeniowego (około 40 cm) jest wystarczająca do połączenia z zaciskami sterownika.
• Przewody odbiornika podłącza się w dwóch etapach.
  • Etap I Podłączenie przewodów sterujących odbiornika
  • Etap II Podłączenie przewodów zasilających niskiego napięcia do źródła zasilania 24V AC
